Guida alla Selezione dei Connettori Coassiali RF ad Alta Frequenza: Abbinamento Preciso per Sbloccare Nuovi Traguardi nella Trasmissione del Segnale
In settori come le comunicazioni, i test e le misurazioni e l'aerospaziale, i connettori coassiali RF ad alta frequenza fungono da "ponte critico" che garantisce una trasmissione stabile del segnale. Un connettore selezionato con precisione può ridurre al minimo la perdita di segnale e migliorare le prestazioni del sistema; una selezione impropria può non solo causare guasti alle apparecchiature, ma anche aumentare i costi di manutenzione a lungo termine. Pertanto, padroneggiare il metodo di selezione scientifica dei connettori coassiali RF ad alta frequenza è fondamentale per ogni professionista.
I. Fattori di Selezione Fondamentali: Da "Abbinamento dei Parametri" a "Adattamento allo Scenario"
La selezione dei connettori coassiali RF ad alta frequenza non è affatto un semplice confronto di parametri. È invece necessario considerare in modo completo fattori multidimensionali in base ai requisiti del sistema per garantire che ogni scelta soddisfi accuratamente gli scenari applicativi reali.
1. Frequenza: Il "Limite di Velocità" della Trasmissione del Segnale
La frequenza è il prerequisito principale per la selezione. Connettori diversi hanno intervalli di frequenza operativa significativamente diversi, che determinano direttamente se possono soddisfare le esigenze di trasmissione del segnale del sistema. Ad esempio:
I connettori BNC, con prestazioni stabili, sono ampiamente utilizzati in scenari a bassa frequenza da DC a 4 GHz, comunemente presenti nelle apparecchiature di monitoraggio e nei piccoli terminali di comunicazione.

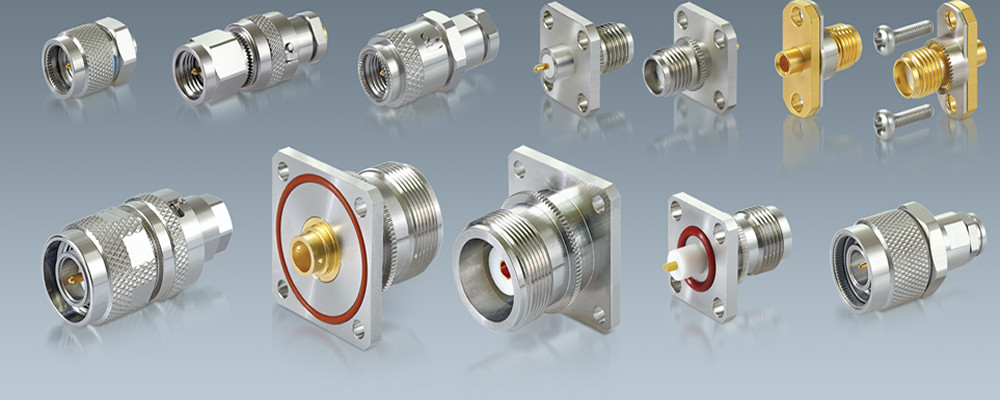

I connettori SMA sono più flessibili, funzionando al di sotto di 12,4 GHz se abbinati a cavi flessibili e fino a 26,5 GHz con cavi semirigidi, il che li rende una scelta comune per dispositivi di comunicazione come router e stazioni base.

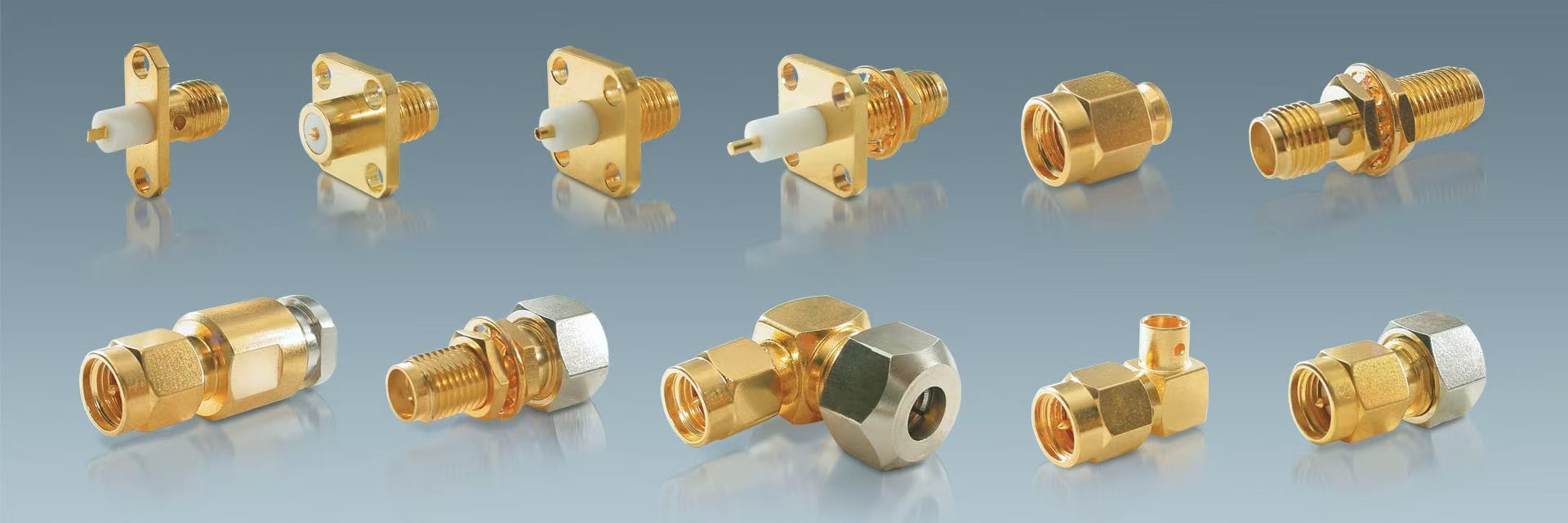

Per i campi ad alta frequenza come le comunicazioni a onde millimetriche, i connettori da 2,92 mm si distinguono, con una frequenza operativa massima di 110 GHz, soddisfacendo facilmente i requisiti ad alta frequenza degli strumenti di test di fascia alta e delle comunicazioni satellitari.
Durante la selezione, è essenziale garantire che l'intervallo di frequenza del connettore copra completamente la frequenza operativa del sistema per evitare distorsioni del segnale dovute a una mancata corrispondenza della frequenza.
2. Struttura Meccanica e Metodo di Connessione: Bilanciare Convenienza e Stabilità
La struttura meccanica (tipo di interfaccia) e il metodo di connessione di un connettore influiscono direttamente sull'efficienza dell'installazione e sulla resistenza agli urti. Tra i tipi di interfaccia comuni:

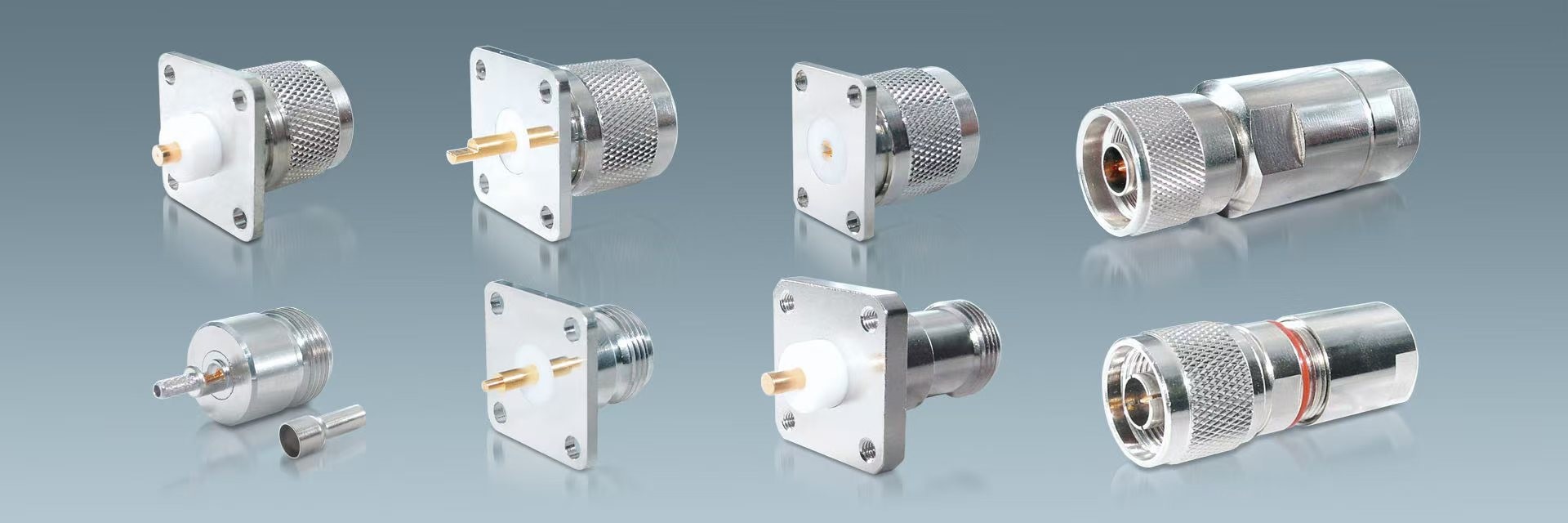

I connettori di tipo N adottano connessioni filettate, caratterizzate da una struttura robusta, eccellenti prestazioni di schermatura e ampia applicazione nelle stazioni base e nelle grandi apparecchiature di comunicazione.

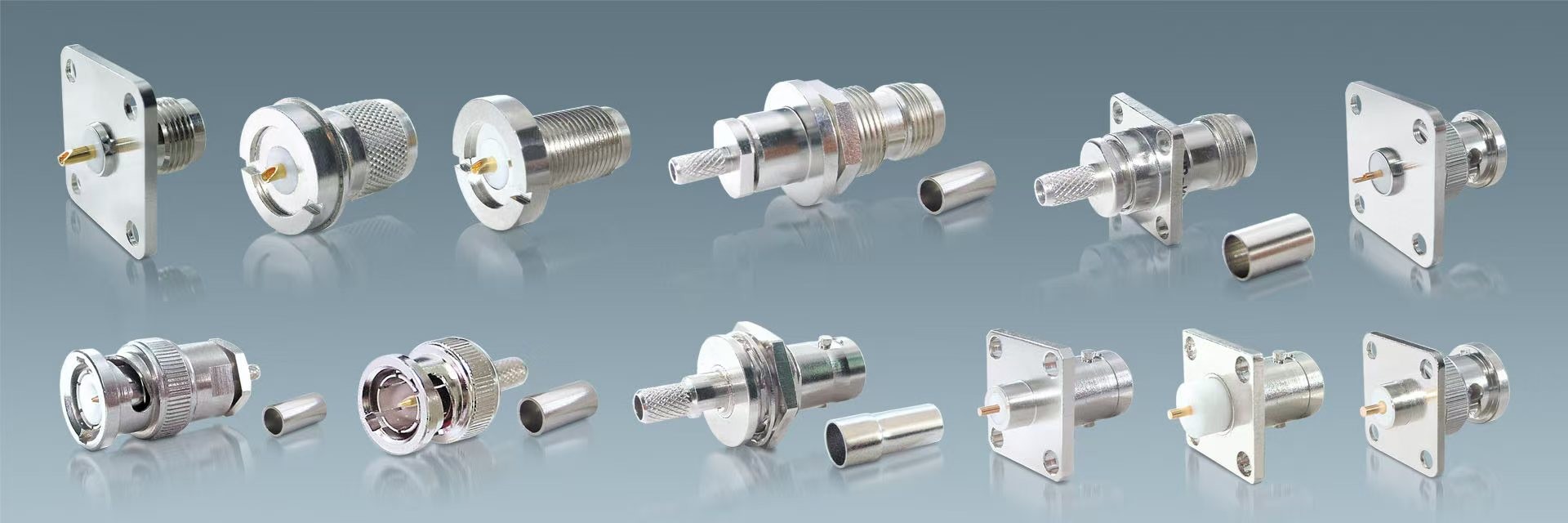

I connettori BNC hanno un design a baionetta, che consente un'inserimento e una rimozione rapidi senza attrezzi, adatti a scenari che richiedono un frequente smontaggio ma con una resistenza agli urti relativamente debole.

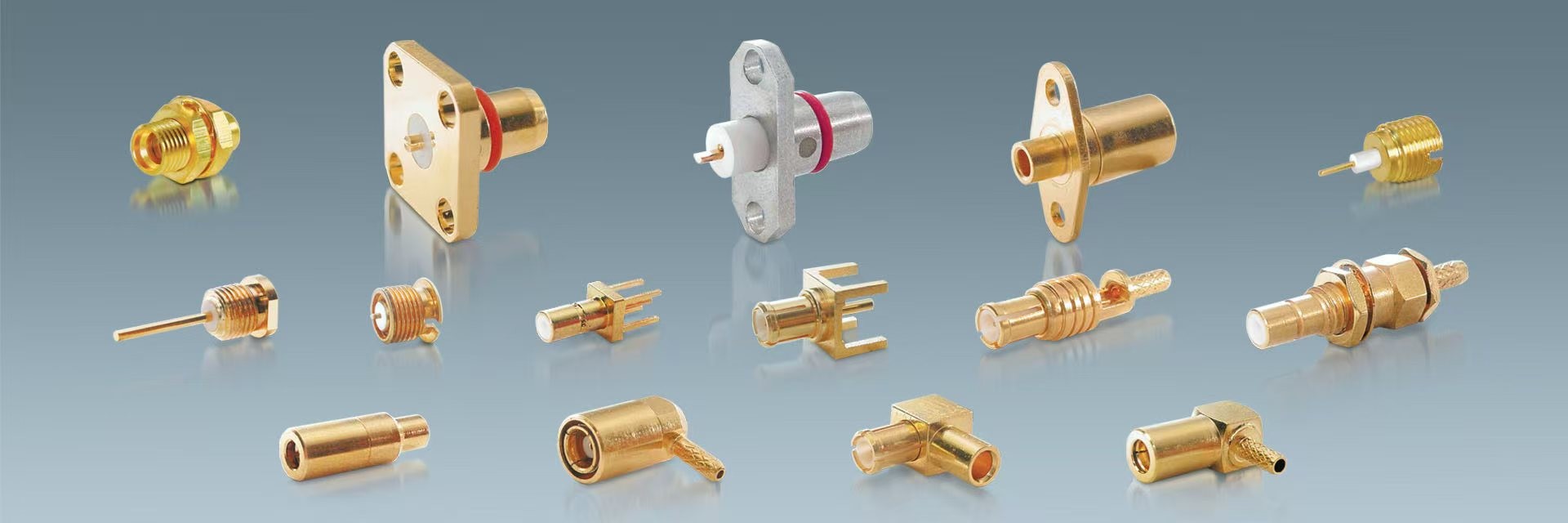

I connettori SMB utilizzano una struttura plug-in, essendo compatti e facili da collegare, favoriti dall'elettronica di consumo e dalle apparecchiature mediche.
Diversi metodi di connessione hanno i propri vantaggi e svantaggi:
Le connessioni filettate (ad es. di tipo N, SMA) sono sicure e resistenti agli urti, adatte ad ambienti complessi come ambienti esterni e industriali.
Le connessioni a baionetta (ad es. BNC) offrono un funzionamento rapido e un risparmio di tempo.
Le connessioni push-on (ad es. SMB, MMCX) sono estremamente convenienti, adattandosi a piccoli dispositivi con elevati requisiti di spazio e velocità di installazione.
La selezione dovrebbe bilanciare convenienza e stabilità in base all'ambiente operativo dell'apparecchiatura e alla frequenza di installazione.
3. Dimensioni e Peso: Adattamento al "Codice Spaziale" dell'Apparecchiatura
Poiché le apparecchiature tendono alla miniaturizzazione e al design leggero, le dimensioni e il peso dei connettori sono diventati considerazioni chiave. I connettori sono classificati in quattro categorie in base alle dimensioni:
Tipo standard (ad es. UHF, tipo N): di grandi dimensioni con elevata resistenza meccanica, adatto per grandi apparecchiature industriali e stazioni base esterne con vincoli di spazio ridotti.
Piccole dimensioni (ad es. BNC, TNC): bilanciamento tra prestazioni e compattezza, comunemente utilizzato in terminali di comunicazione di piccole e medie dimensioni e strumenti di test.
Dimensioni ultra-piccole (ad es. SMA, SMB, 3,5 mm): compatto, che funge da "configurazione standard" per telefoni cellulari, moduli di comunicazione satellitare e strumenti portatili.
Micro dimensioni (ad es. 2,92 mm, 2,4 mm, 1 mm): estremamente sottile, adattandosi a strumenti di precisione come dispositivi a onde millimetriche e micro-sensori, svolgendo un ruolo importante nei settori aerospaziale e medico di fascia alta.
La selezione deve corrispondere accuratamente allo spazio interno dell'apparecchiatura, evitando difficoltà di installazione dovute a connettori sovradimensionati o sacrifici di prestazioni dovuti all'eccessiva ricerca della miniaturizzazione.
4. Materiali e Placcatura: Doppia Garanzia di Durata e Conduttività
I materiali e la placcatura di un connettore influiscono direttamente sulla sua durata, conduttività e resistenza alla corrosione.
Materiali del guscio: principalmente rame, acciaio inossidabile e altri metalli, che forniscono buone prestazioni di schermatura contro le interferenze elettromagnetiche esterne garantendo al contempo una resistenza meccanica sufficiente per resistere all'inserimento/rimozione quotidiana e agli impatti ambientali.
Conduttore interno: principalmente rame ad alta purezza, che garantisce una trasmissione fluida della corrente e riduce la perdita di segnale.
Materiale isolante: il politetrafluoroetilene (PTFE) è preferito per le sue basse perdite e le elevate proprietà isolanti, prevenendo efficacemente le perdite di segnale e adattandosi a scenari ad alta frequenza.
In termini di placcatura:
I conduttori centrali sono spesso placcati in oro o in argento: la placcatura in oro offre bassa resistenza e resistenza alla corrosione, mantenendo prestazioni stabili anche dopo un uso a lungo termine, adatta per prodotti militari e apparecchiature aerospaziali; la placcatura in argento offre una conduttività superiore ma è soggetta a ossidazione, utilizzata in apparecchiature commerciali sensibili ai costi e che operano in ambienti asciutti.
La placcatura del conduttore esterno è principalmente nichelata o dorata: la nichelatura soddisfa i requisiti di base di resistenza alla corrosione, mentre la placcatura in oro migliora ulteriormente le prestazioni elettriche e la resistenza agli ambienti difficili, adattandosi a scenari complessi come condizioni marine e ad alta temperatura.
5. Adattabilità Ambientale: Capacità Hardcore per Affrontare Scenari Complessi
Le condizioni ambientali variano notevolmente tra i diversi scenari applicativi, richiedendo ai connettori di avere la corrispondente resistenza ambientale.
Per ambienti ad alta temperatura come forni industriali ad alta temperatura e periferiche di motori aerospaziali, è necessario selezionare connettori con un ampio intervallo di temperature operative (ad es. -65℃~200℃) per evitare deformazioni del materiale e guasti alle prestazioni dovuti alle alte temperature.
Per ambienti difficili con umidità, polvere e spruzzi salini (ad es. stazioni base esterne, apparecchiature marine), sono preferiti connettori con livelli di protezione IP67 o IP68 per impedire l'ingresso di umidità e impurità e garantire un funzionamento stabile a lungo termine.

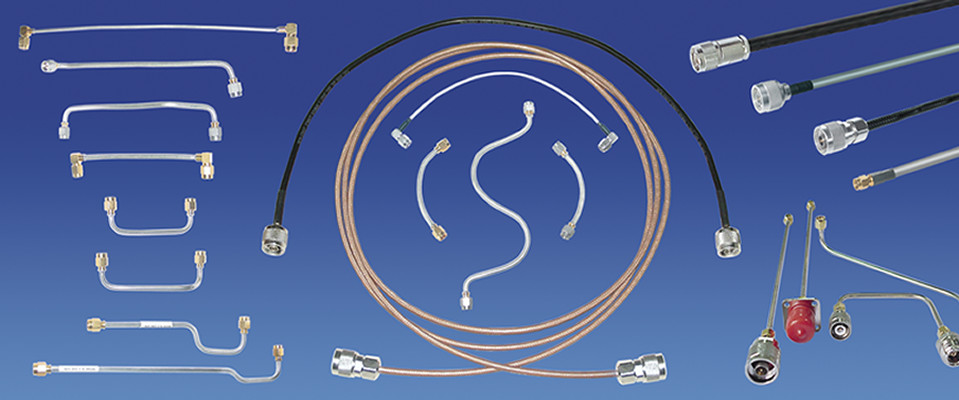

6. Corrispondenza e Affidabilità dei Cavi: Trasmissione del Segnale Impeccabile
Il grado di corrispondenza tra connettori e cavi determina direttamente la qualità della trasmissione del segnale.
Innanzitutto, assicurarsi che il connettore sia compatibile con il tipo di cavo; ad esempio, i connettori SMA si abbinano perfettamente a cavi comuni come RG316 e RG405.
In secondo luogo, il diametro esterno del cavo deve essere coerente con l'intervallo di serraggio del connettore per evitare un contatto scadente a causa di una mancata corrispondenza delle dimensioni.
È importantissimo che l'impedenza del cavo corrisponda all'impedenza del connettore (comunemente 50Ω, 75Ω); in caso contrario, si verificherà la riflessione del segnale, aumentando la perdita.
Per quanto riguarda l'affidabilità e la durata, i connettori di diversi standard variano in modo significativo:
I connettori standard militari (ad es. fabbricati secondo MIL-C-39012) adottano componenti interamente in rame, isolamento in PTFE e placcatura interna/esterna in oro, supportando migliaia di inserimenti e rimozioni con prestazioni stabili e affidabili, rendendoli la "prima scelta" per apparecchiature aerospaziali e militari.
I connettori standard commerciali sono più convenienti ma meno affidabili, supportando centinaia di inserimenti e rimozioni, adatti per l'elettronica di consumo e le apparecchiature domestiche con bassi requisiti di durata.
II. Riferimento di Selezione Rapida: Confronto di Frequenza e Dimensioni per il Blocco Rapido del Target
Per aiutare a selezionare rapidamente i connettori adatti, abbiamo compilato la frequenza operativa massima, le dimensioni e gli scenari applicativi principali dei connettori comuni per l'abbinamento su richiesta:
Tipo di connettore
Frequenza operativa massima
Dimensioni
Scenari applicativi principali
Tipo N
11 GHz
Standard
Stazioni base, grandi apparecchiature di comunicazione, strumenti da esterno
BNC
4 GHz
Piccolo
Apparecchiature di monitoraggio, piccoli terminali di comunicazione, strumenti didattici
TNC
11 GHz
Piccolo
Comunicazioni veicolari, apparecchiature di controllo industriale
SMA
18 GHz
Ultra-piccolo
Router, moduli di comunicazione satellitare, strumenti di test portatili
SMB
4 GHz
Ultra-piccolo
Elettronica di consumo, apparecchiature mediche, moduli Bluetooth
SMC
10 GHz
Ultra-piccolo
Elettronica automobilistica, piccoli sensori
3,5 mm
34 GHz
Ultra-piccolo
Strumenti di test di fascia alta (ad es. analizzatori di spettro)
2,92 mm (tipo K)
40 GHz
Micro
Comunicazioni a onde millimetriche, test aerospaziali
2,4 mm
50 GHz
Micro
Elaborazione del segnale ad alta frequenza, comunicazioni satellitari
1,85 mm
60 GHz
Micro
Radar a onde millimetriche, apparecchiature mediche di fascia alta
1 mm
110 GHz
Micro
Strumenti di test a frequenza estremamente alta, comunicazioni quantistiche
III. Rima di Selezione: Comprendere Facilmente la Logica Fondamentale
La selezione ad alta frequenza ha un trucco: prima controlla la frequenza per determinare l'intervallo;
Abbina la struttura meccanica allo scenario, garantendo sia convenienza che stabilità;
Adatta le dimensioni al tipo di apparecchiatura, con dimensioni piccole e micro che sono squisite;
Materiali e placcatura resistono all'ambiente, senza preoccupazioni per umidità e alte temperature;
L'impedenza del cavo deve essere coerente per una trasmissione del segnale senza perdite;
L'affidabilità e la durata dipendono dagli standard, scegliendo militare o commerciale a seconda delle necessità;
Fare riferimento alla tabella per un abbinamento rapido, ottenendo una selezione precisa con alta efficienza!
Che si tratti della costruzione di stazioni base nel campo delle comunicazioni, della calibrazione degli strumenti nei test e nelle misurazioni o della ricerca e sviluppo di apparecchiature nel settore aerospaziale, la selezione dei connettori coassiali RF ad alta frequenza è direttamente correlata al successo del progetto. Padroneggiare metodi di selezione scientifici e scegliere connettori adatti può garantire una trasmissione del segnale più stabile e un funzionamento più affidabile delle apparecchiature, salvaguardando l'innovazione tecnologica e lo sviluppo in vari settori!
Il connettore TNC: uno standard affidabile per le applicazioni RF
Il connettore TNC, abbreviazione diNeill Concelman a filo, rappresenta una delle soluzioni più robuste e affidabili all'interno della famiglia dei connettori coassiali RF.che garantisce un adattamento sicuro anche in ambienti soggetti a vibrazioniQuesto vantaggio di progettazione lo rende particolarmente adatto per applicazioni in cui la stabilità del segnale e la durata meccanica sono fondamentali.
Il connettore coaxiale RF maschio TNC Tale conformità garantisce non solo prestazioni elettriche affidabili ma anche l'intercambiabilità con prodotti internazionali comparabili, che è un fattore critico nelle catene di approvvigionamento globali.soddisfacendo così i requisiti dei sistemi di comunicazione tradizionali e delle moderne applicazioni ad alta frequenza.
Da un punto di vista tecnico, il connettore mantiene un'impedenza caratteristica di 50 ohm e dimostra un'eccellente stabilità elettrica con un VSWR pari o inferiore a 1,3.Sopporta anche tensioni dielettriche fino a 1500 V e una resistenza isolante superiore a 5000 MΩLa perdita di inserimento rimane bassa, misurata a non più di 0,06√F (GHz) dB,che è essenziale per ridurre al minimo il degrado del segnale su frequenze esteseMeccanicamente, il connettore è costruito per resistere ad un minimo di 500 cicli di accoppiamento, riflettendo la sua idoneità sia per i test di laboratorio che per l'impiego sul campo.
La scelta dei materiali migliora ulteriormente le prestazioni e la longevità. Il conduttore centrale è realizzato in ottone con rivestimento in oro per ottimizzare la conducibilità e ridurre il rischio di corrosione,mentre l'isolatore utilizza PTFE per le sue eccellenti proprietà dielettriche e la sua stabilità termicaIl conduttore esterno è in ottone nichelato, offrendo resistenza meccanica e resistenza all'usura, e un anello di tenuta in gomma di silicio garantisce la protezione ambientale per l'uso all'aperto.
Le applicazioni pratiche del connettore TNC si estendono su apparecchiature di comunicazione mobile, antenne, sistemi di navigazione, tecnologie radar,e sistemi RF generali in cui l'affidabilità non può essere compromessaSia nelle telecomunicazioni civili che nelle installazioni di livello di difesa, il connettore TNC continua a servire come standard industriale per connessioni RF stabili e a filo.
Sipu RF si impegna a fornire soluzioni TNC standard e personalizzate.e configurazioni di polarità inversa per soddisfare le diverse esigenze di ingegneriaCon la certificazione ISO9001, RoHS e CE, i nostri connettori combinano standard di qualità globali con capacità di produzione flessibili.
Per gli ingegneri e i professionisti dell'approvvigionamento che cercano una connettività RF affidabile, laconnettore TNCIn Sipu RF, ci sforziamo di garantire che ogni connettore non solo soddisfi ma superi le aspettative per prestazioni, durata,e compatibilità negli ambienti RF più esigenti di oggi.
